前级仪表放大器的输出经缓冲进入次级放大器，该级为可编程增益放大器PGA，放大后的信号经滤波处理具有最平坦的频响特性，滤波器为8阶低通滤波器，其可程控设置截止频率从10Hz到100KHz，次级滤波为二阶有源低通滤波，用于消除数字干扰，低通滤波的次级可选加带通滤波器，其下限截止频率采用拔动开关设定，低通和带通滤波器可通过程控接入或跳过。
自校准解决方案实现模拟通道的零电平较准，消除不同增益和滤波状态下的零点误差，这种校准由硬件自动完成，有关校准参数已在出厂前标定，并存入模块上的EEPROM中，用户在正常使用时不需专门操作该功能，如需要修改EEPROM中存放的校准参数，则需运行随产品提供的校准软件，完成校准参数的重设。
在下行链路中，在现有基站覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。
在上行链接路径中，覆盖区域内的通信台的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与放大器的信号传递。
简单的理解：是把附近好的信号转接到信号不好的区域，因此，信号源需要非常稳定（打电话不掉线）。

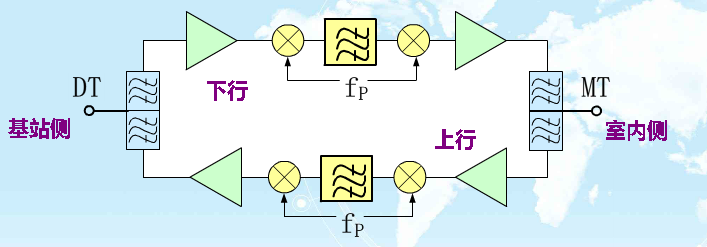

具体工作原理图如下:
配件列表
名称 | 数量 |
信号放大器 | 1 |
全向发射天线 | 1 |
定向采集天线 | 1 |
专业级通信馈线 | 若干 |
通常最大输出功率在不超过信息产业部无线电管理局规定的最大限值的情况下，分成若干等级供用户选用，下行主要考虑覆盖，上行保证基站满意接收。因此，下行一般大于上行。
增益是将接收到的信号放大到额定输出功率。考虑到有源信号放大器安装地点信号强度的差异，增益是可调的。最大增益可以考虑将信号放大器接收到的信号电平放大到最大输出功率来计算。
为了保证输出功率稳定和避免输出非线性，带有≮20dB的自动增益控制（AGC）。

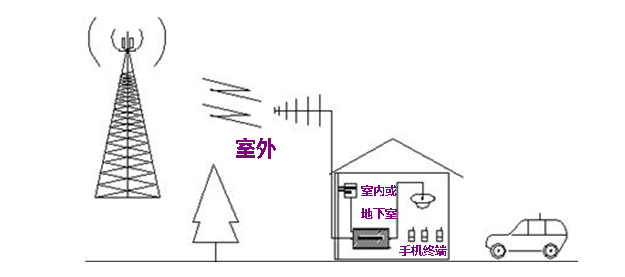

室内采用无线覆盖的方式，根据功率和天线增益的不同，可以覆盖不同面积的区域，安装方便灵活。
在室内采用有线方式，通过线缆直接把信号放大器的MT口与终端的射频口相连，这种工作模式的信号质量是最好的，但不适合需要覆盖很多个设备的情况。
第一、选择型号。手机信号放大器主要根据信号覆盖面积和建筑物的结构选择型号。信号太弱，覆盖不全，信号太强，对室外信号有干扰。一般在无遮挡的情况面积在150平方内选择用BITFDQ-I大于150平方小于300平方可以选择用BITFDQ-II。
第二、布置天线。室外采用定向天线，天线的方向尽量可以指向移动公司的发射基站，以达到最佳的接收效果，室内可采用全向天线，安装高度为2-3米，天线的安装越高覆盖范围越大。此外，安装时室内天线发出的信号不能让室外天线接收到，不然会产生自激。
第三、信号放大器的安装。一般安装在离地2米以上，设备安装的位置和室内外天线的距离要采用最短距离的走线方式（线路越长信号衰减就越大）以达到最佳的使用效果，定向天线和信号放大器之间的距离小于25m，室内全向天线和信号放大器之间的距离小于50m，如果总距离大于100米连接线应更换为线径更粗，衰减更小的馈线来安装。
